项目名称

安徽省民政厅光荣牌采购

项目编号

2018HACZ3979

供货及安装地点

安徽省16个设区的市民政局及105个县(市、区)民政局。由中标供应商出厂验收打包，配送发运至采购人指定地点，具体地址由采购人提前通知中标供应商。

供货及安装期限

所有货物检验合格后，分批次交货，在2018年12月10日前确保所有货物全部交货，配送到位

付款方式

验收合格且省级财政资金下达后一次性付全款。

评标办法

综合评分法

序号

检验项目

技术要求

1

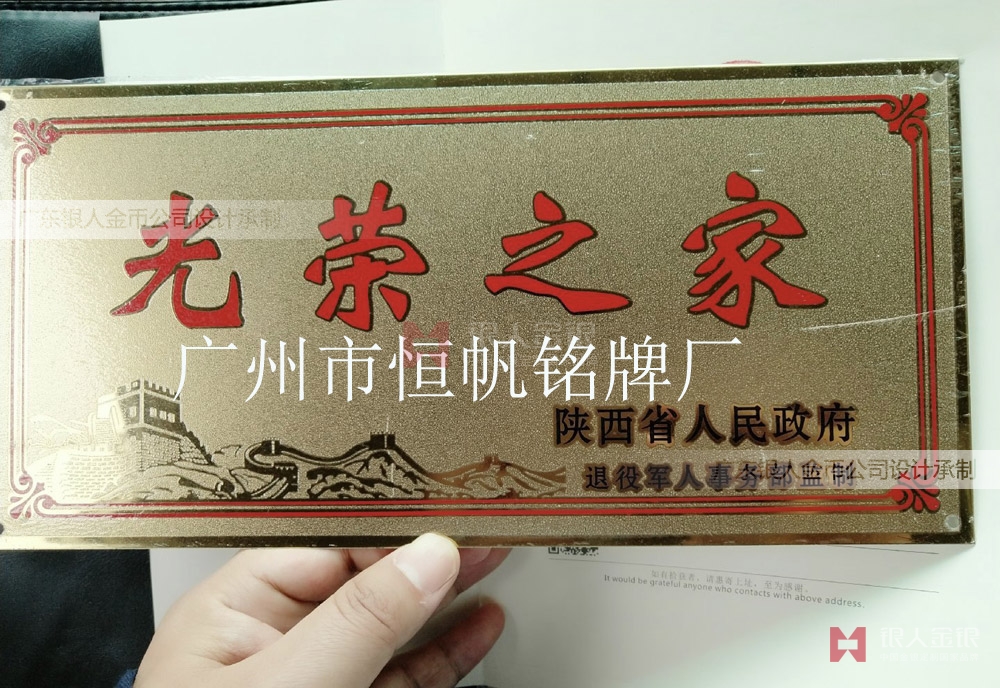

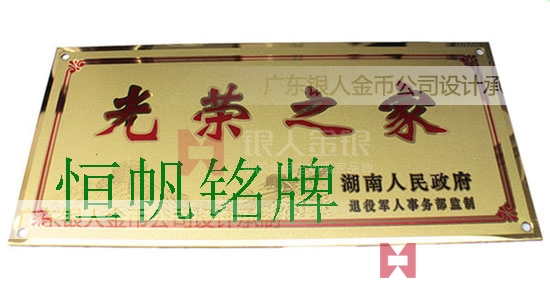

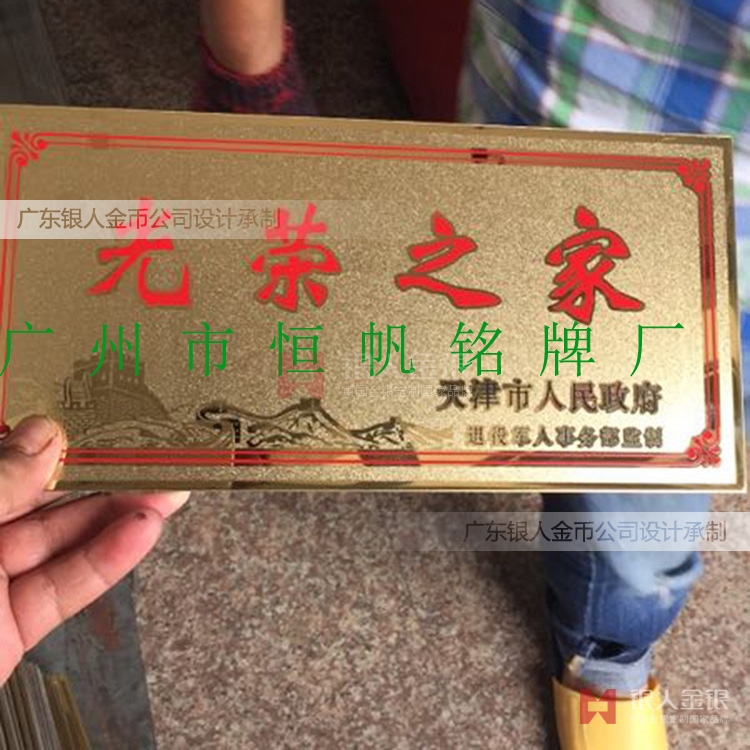

光荣牌一般要求

光荣牌应表面镀氮化钛，底色为金黄色、沙底镀金，同颜色的区域内颜色应均匀一致，在照度500lx以上的自然光(或D62光源、C光源、A光源)下与标准色板比较，肉眼观察应无明显色差

标牌的周边不应有明显的毛刺和齿形及波形

正面应平整光洁，边框线应匀称，光滑、连续，不断裂

文字、符号的大小和线条粗细应整齐醒目，排列均匀，不应断缺和模糊不清

表面不应有裂纹和明显的擦伤丝纹以及有影响其清晰的锈斑、斑点、暗影，涂镀层不应有气孔、泡、雾状、污迹、皱纹、剥落或剥落迹象和明显的颗粒杂质

粘贴标牌不应出现折痕、皱纹、自卷撕裂和粘贴剂渗出等现象

标牌的颜色应清晰醒目、色泽均匀，不应有泛色

两种及两种以上颜色套印的标牌，色彩间边缘应整齐、清晰，两色相接处不应有间隙

2

化学成分(304不锈钢)

见以下七项

2.1

碳含量C(%)

≤0.07(按GB/T3280及GB/T222最多≤0.09)

2.2

硅含量Si(%)

≤0.75(按GB/T3280及GB/T222最多≤0.80)

2.3

锰含量Mn(%)

≤2.00(按GB/T3280及GB/T222最多≤2.06)

2.4

磷含量P(%)

≤0.045(按GB/T3280及GB/T222最多≤0.050)

2.5

硫含量S(%)

≤0.030(按GB/T3280及GB/T222最多≤0.035)

2.6

镍含量Ni(%)

8.00~10.50

(按GB/T3280及GB/T222最多7.90~10.60)

2.7

铬含量Cr(%)

17.50~19.50

(按GB/T3280及GB/T222最多17.35~19.65)

3

尺寸规格

见以下十项

3.1

光荣牌长度(mm)

280±0.65

3.2

光荣牌宽度(mm)

135±0.50

3.3

光荣牌厚度(mm)

1.00±0.09

3.4

边到沙底距离(mm)

4±0.2

3.5

“光荣之家”字样要求

见以下四项

3.5.1

字体要求

“光荣之家”的字体均应为方正魏碑简体132号字，字样为红色套亮金边，左右居中

3.5.2

“光荣之家”四字长度(mm)

202±1.0

3.5.3

“光荣之家”四字高度(mm)

43±0.5

3.5.4

“光荣之家”四字顶端到光荣牌上边距离(mm)

31±0.5

3.6

“安徽省人民政府”字样要求

见以下五项

3.6.1

字体要求

“安徽省人民政府”的字体均应为方正宋体黑色32号简体字

3.6.2

“安徽省人民政府”七字长度

(mm)

82±0.5

3.6.3

“安徽省人民政府”七字高度

(mm)

11±0.5

3.6.4

“安徽省人民政府”七字底部到光荣牌下边距离(mm)

29±0.5

3.6.5

“安徽省人民政府”七字右端到光荣牌右边距离(mm)

32±0.5

3.7

长城图案要求

见以下五项

3.7.1

一般要求

光荣牌左下角应配长城图案，亮金色

3.7.2

长城图案长度(mm)

155±0.5

3.7.3

长城图案宽度(mm)

36±0.5

3.7.4

长城图案到光荣牌下边距离

(mm)

15±0.5

3.7.5

长城图案到光荣牌左边距离

(mm)

16±0.5

3.8

红色花边要求

见以下四项

3.8.1

红色花边宽度(mm)

4±0.2

3.8.2

红色花边距边缘距离(mm)

10±0.2

3.8.3

花边内线的线宽(mm)

0.7±0.2

3.8.4

花边外线的线宽(mm)

1±0.2

3.9

“退役军人事务部监制”字样要求

见以下五项

3.9.1

字体要求

“退役军人事务部监制”的字体均应为方正宋体黑色20号简体字，与“安徽省人民政府”右端对齐

3.9.2

“退役军人事务部监制”九字长度(mm)

73±0.5

3.9.3

“退役军人事务部监制”九字高度(mm)

6.8±0.5

3.9.4

“退役军人事务部监制”九字底部到光荣牌下边距离(mm)

16.5±0.5

3.9.5

“退役军人事务部监制”九字右端到光荣牌右边距离(mm)

32±0.5

3.10

紧固孔直径(mm)

3.6±0.2

4

涂层附着力

使用GB/T9286中规定的1mm切割间距六刃切割刀在成品标牌上切割6处，再使用GB/T9286中规定的的透明压敏胶粘带，按照GB/T9286中规定的方法撕离涂层。针对成品标牌中的花边、红色字体和黑色字体各自单独评价，参照GB/T9286中的评价方法，均应不超过2级

5

耐光照

(老化时间500h)

外观:表面无开裂、裂纹、起泡、粉化等缺陷

褪色等级(级):≥4

(辐照度0.51W/m2(340nm)，黑标温度65℃±2℃，试样室温度38℃±3℃，试样室相对空气湿度50%±10%)

6

耐腐蚀性能

经96h中性盐雾试验后，表面不应出现白色、灰黑色、棕色等颜色的腐蚀产物

7

耐湿热性能

经10天耐湿热性能试验后，允许光泽变暗、颜色稍褪，但镀层、化学处理层和基体金属不得腐蚀

备注

参照标准:

GB/T13306-2011《标牌》、GB/T 7705-2008《平版装潢印刷品》、GB/T9757-2001《溶剂型外墙涂料》、JB/T4159-2013《热带电工产品通用技术要求》、GB/T10125-2012《人造气氛腐蚀试验盐雾试验》、GB/T 2423.3-2006《恒定湿热试验》、GB/T9286-1998《色漆和清漆漆膜的划格试验》

制作要求

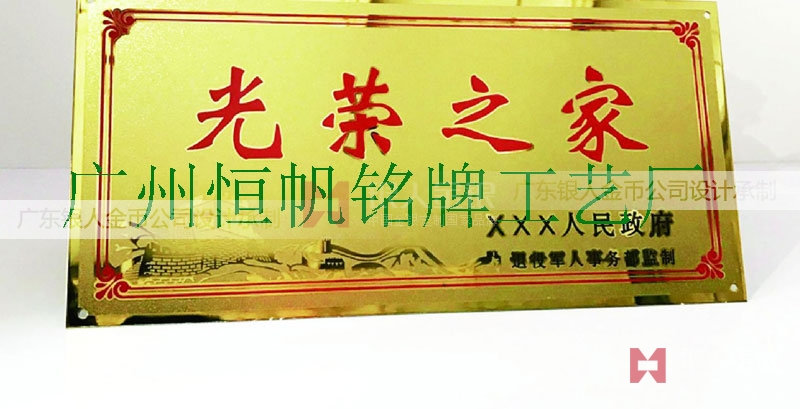

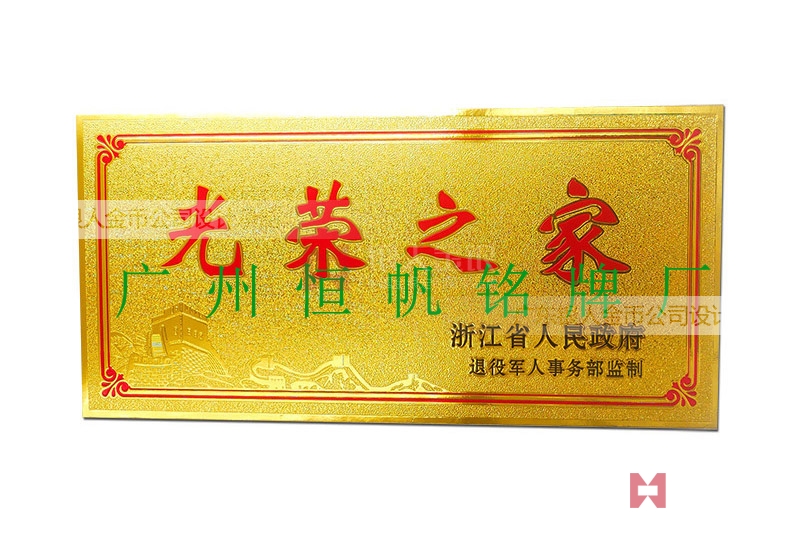

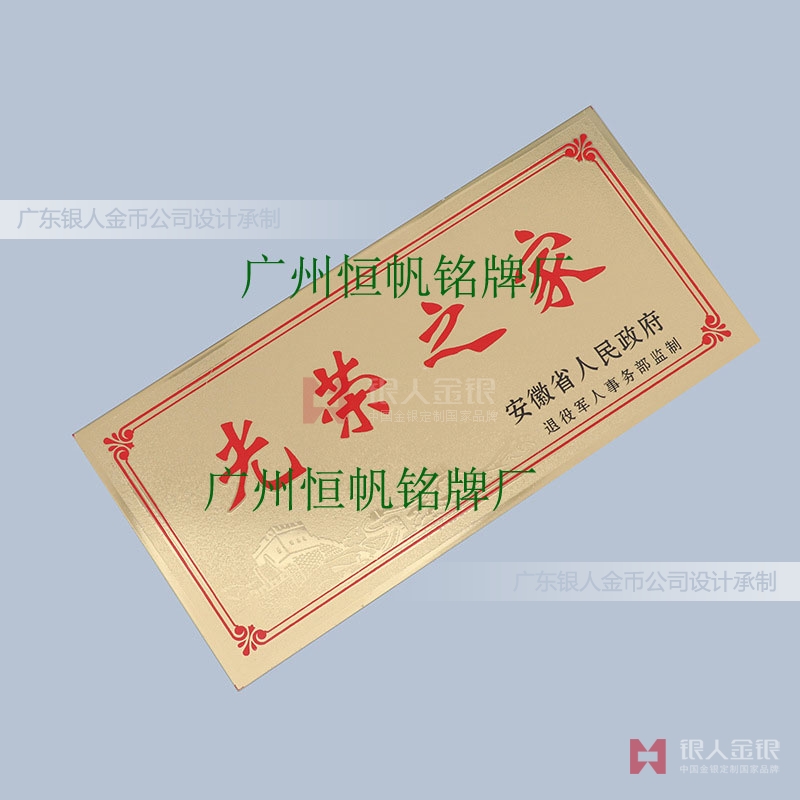

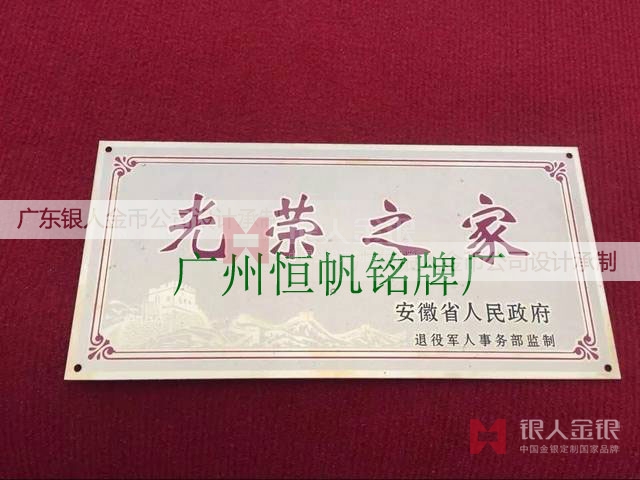

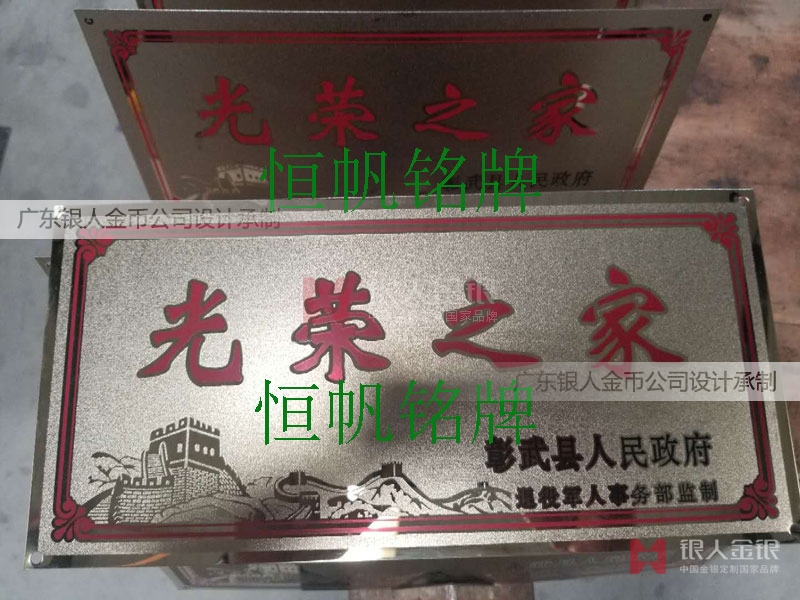

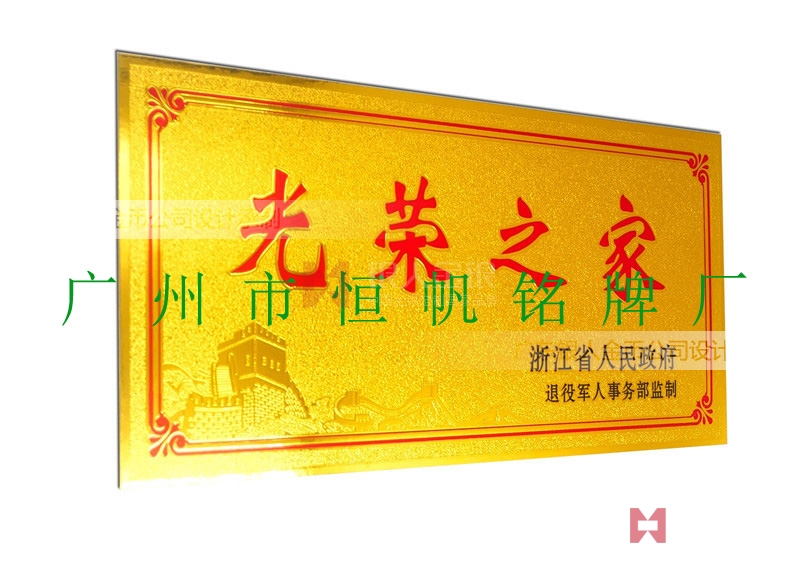

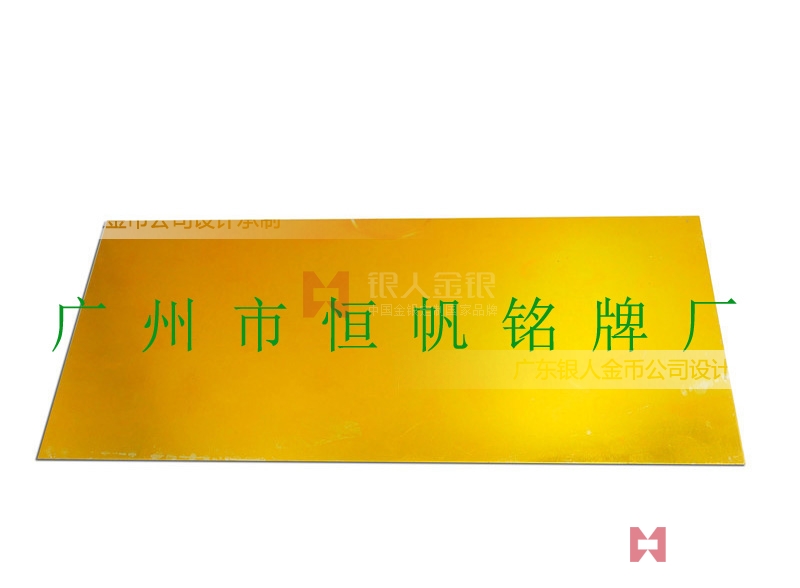

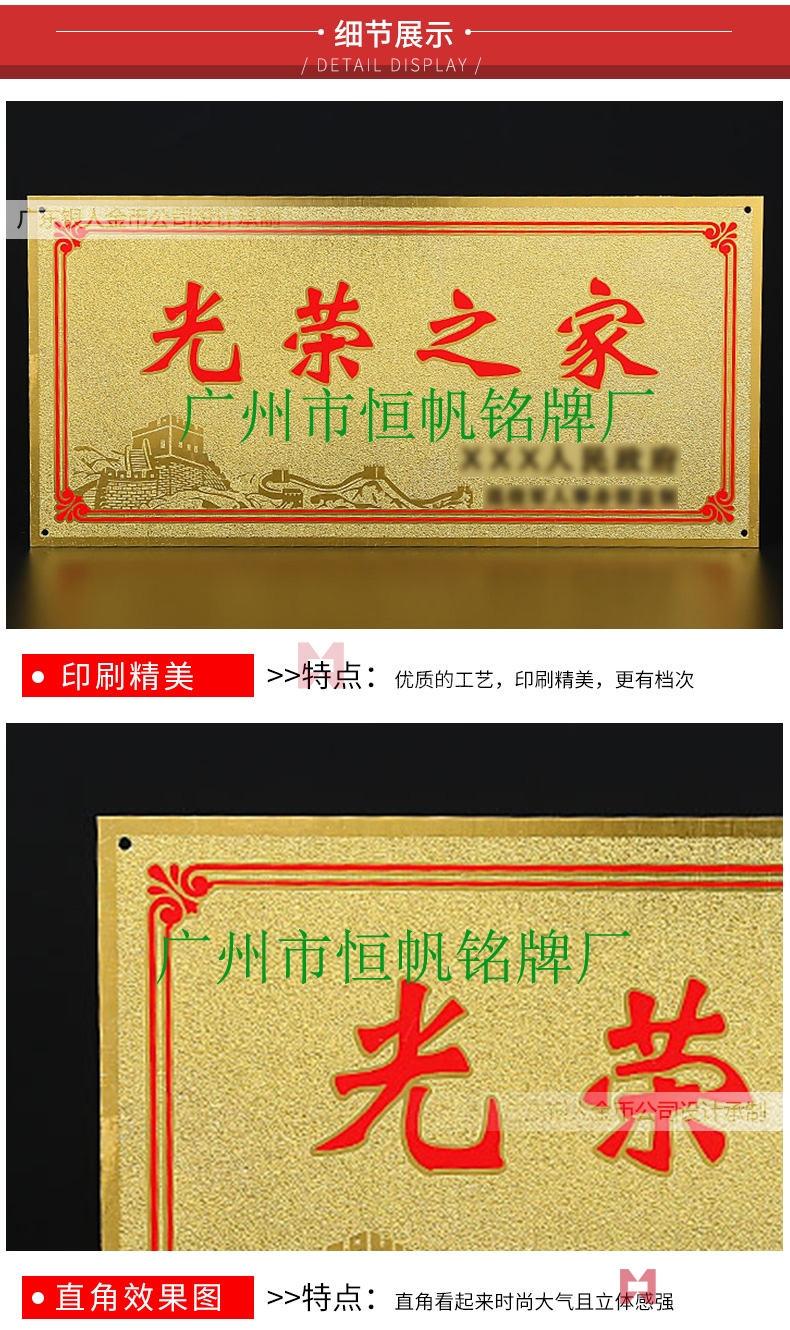

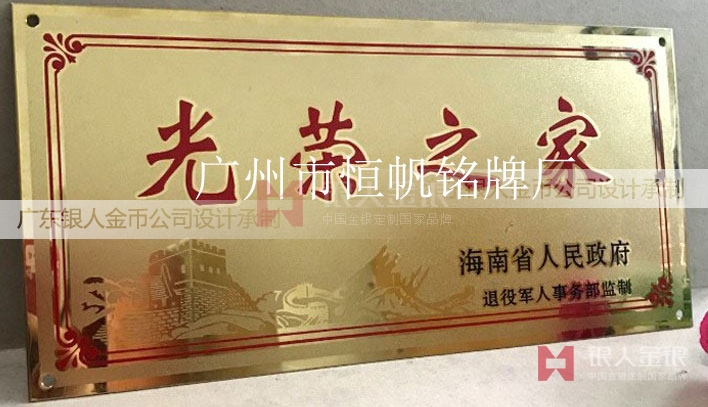

1、材质:304不锈钢钛金板，表面镀氮化钛。

2、色彩:底色为金黄色、沙底镀金，同颜色的区域内颜色应均匀一致，在照度500lx以上的自然光(或D62光源、C光源、A光源)下与退役军人事务部提供的样牌比较，肉眼观察应无明显色差。

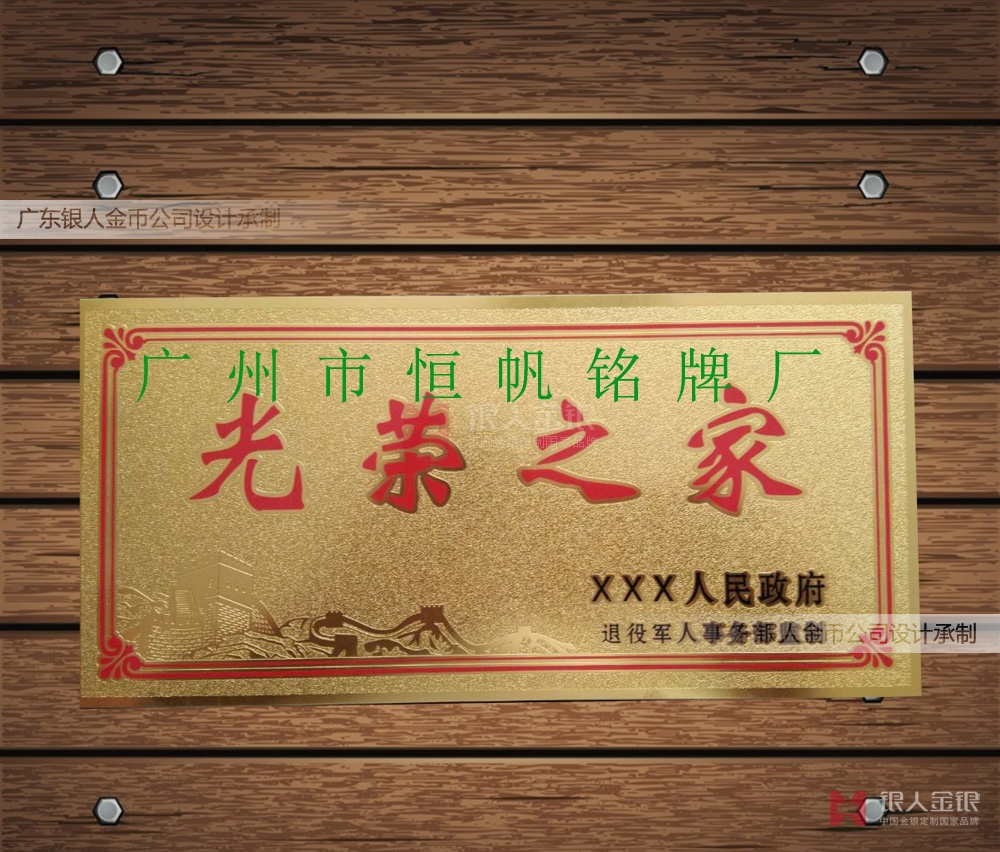

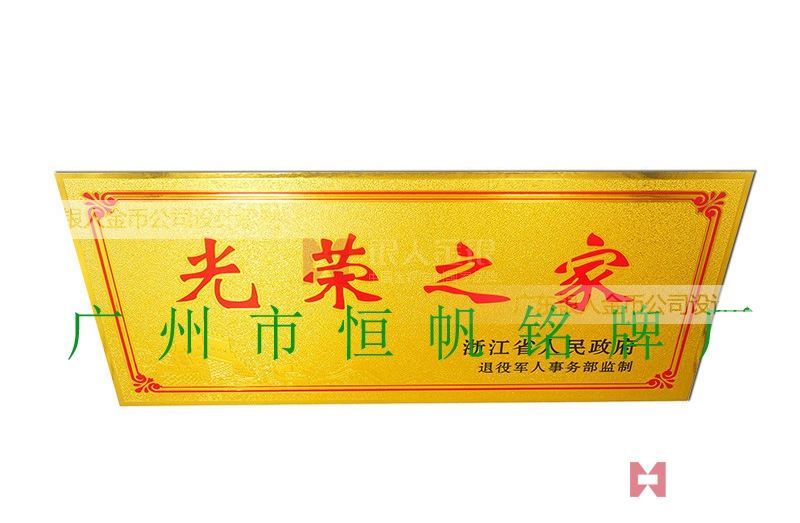

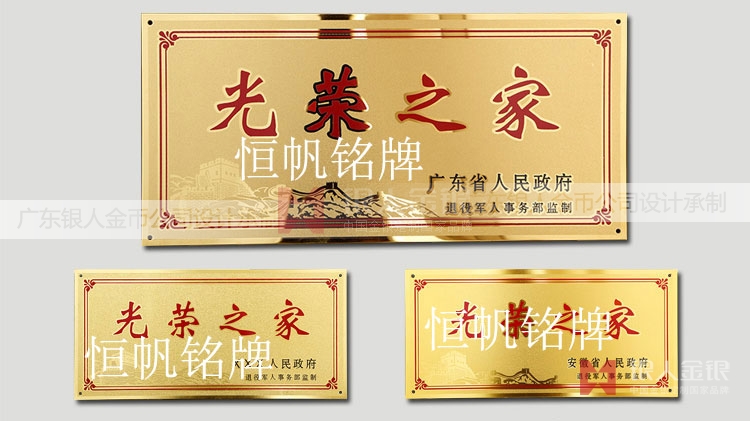

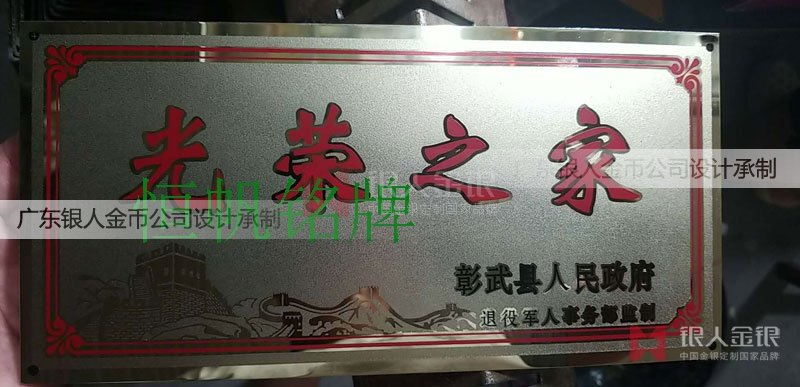

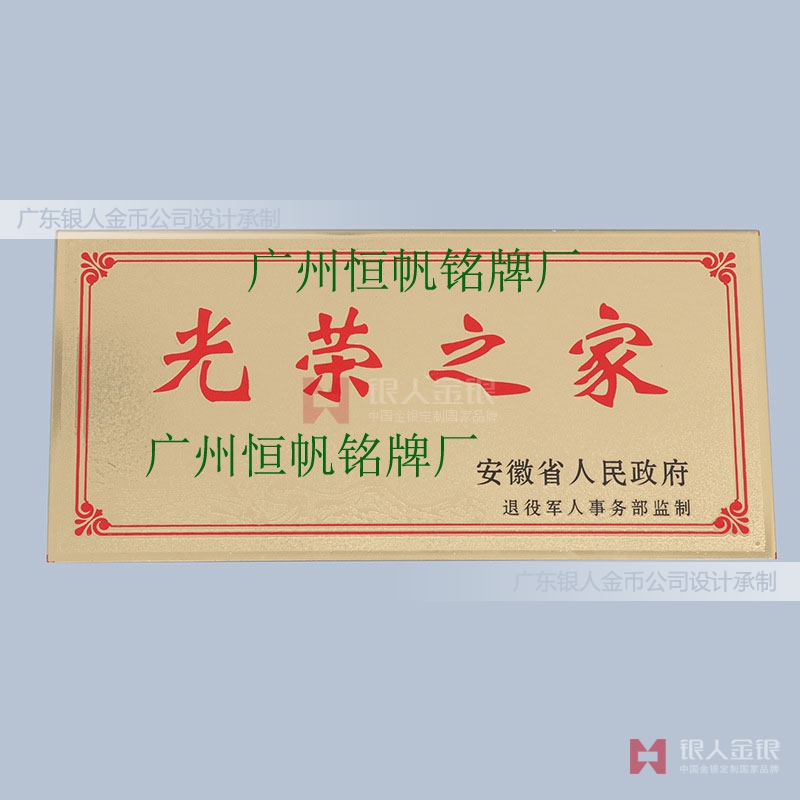

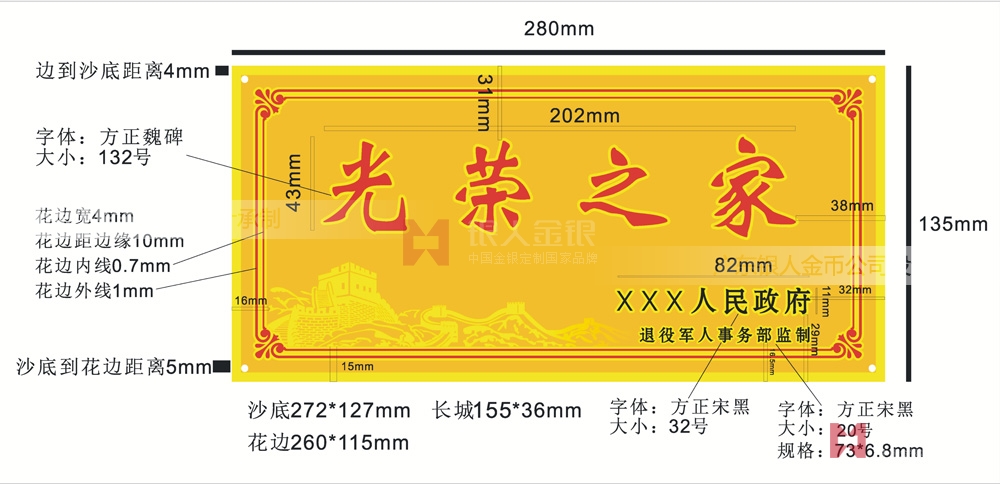

3、规格:牌面规格为280毫米×135毫米，厚度1毫米;“光荣之家”字样为红色套亮金边，方正魏碑简体132号字，四个字规格为202毫米×43毫米，距上边31毫米，左右居中;“安徽省人民政府”字样为方正宋体黑色32号简体字，规格为82毫米×11毫米，距下边29毫米，距右边32毫米;左下角配长城图案、亮金色，规格为155毫米×36毫米，距下边15毫米，距左边16毫米;红色花边宽4毫米，距边缘10毫米，花边内线粗0.7毫米，花边外线粗1毫米。右下花边内“退役军人事务部监制”字样为方正宋体黑色20号字，规格为73毫米×6.8毫米，距下边16.5毫米，与“安徽省人民政府”右端对齐;四角打孔，紧固孔直径3.6毫米±0.2毫米，位置如图一所示。

4、外观:

(1)标牌的周边不应有明显的毛刺和齿形及波形。

(2)标牌正面应平整光洁，边框线应匀称、光滑、连续，不应出现折痕、皱纹、自卷撕裂等现象;文字、符号的大小和线条粗细应整齐醒目、排列均匀，不应断缺和模糊不清;颜色应清晰醒目、色泽均匀，不应有泛色;两种及两种以上颜色套印的，色彩间边缘应整齐、清晰，两色相接处不应有间隙。

(3)标牌表面不应有裂纹和明显的擦伤丝纹以及有影响其清晰的锈斑、斑点、暗影，涂镀层不应有气孔、泡、雾状、污迹、皱纹、剥落或剥落迹象和明显的颗粒杂质。

5、涂层附着力:参照GB/T9286中的评价方法，直接在成品上测试，使用GB/T9286中规定的1mm切割间距六刃切割刀在成品标牌上切割6处，使用GB/T9286中规定的的透明压敏胶粘带，按照GB/T9286中规定的方法撕离涂层。针对成品标牌中的花边、红色字体和黑色字体各自单独评价，均应不超过2级。

6、耐腐蚀性能:经96h中性盐雾试验后，表面不应出现白色、灰黑色、棕色等颜色的腐蚀产物。

7、耐湿热性能:经10天耐湿热性能试验后，允许光泽变暗、颜色稍褪，但镀层、化学处理层和基体金属不得腐蚀。

8、耐光照(老化时间500h):表面无开裂、裂纹、起泡、粉化等缺陷;褪色等级(级):≥4;(辐照度0.51W/m2(340nm)，黑标温度65℃±2℃，试样室温度38℃±3℃，试样室相对空气湿度50%±10%)。

9、配件要求:标牌应配备安装所需的配套螺钉及其他辅料。每块光荣牌应配4只304不锈钢ST2.9自攻螺丝及与螺丝配套的塑料胀管。

304不锈钢自攻螺丝应为盘头，螺纹规格2.9mm，螺钉长度应不小于18mm;塑料胀管应与不锈钢自攻螺丝配套。

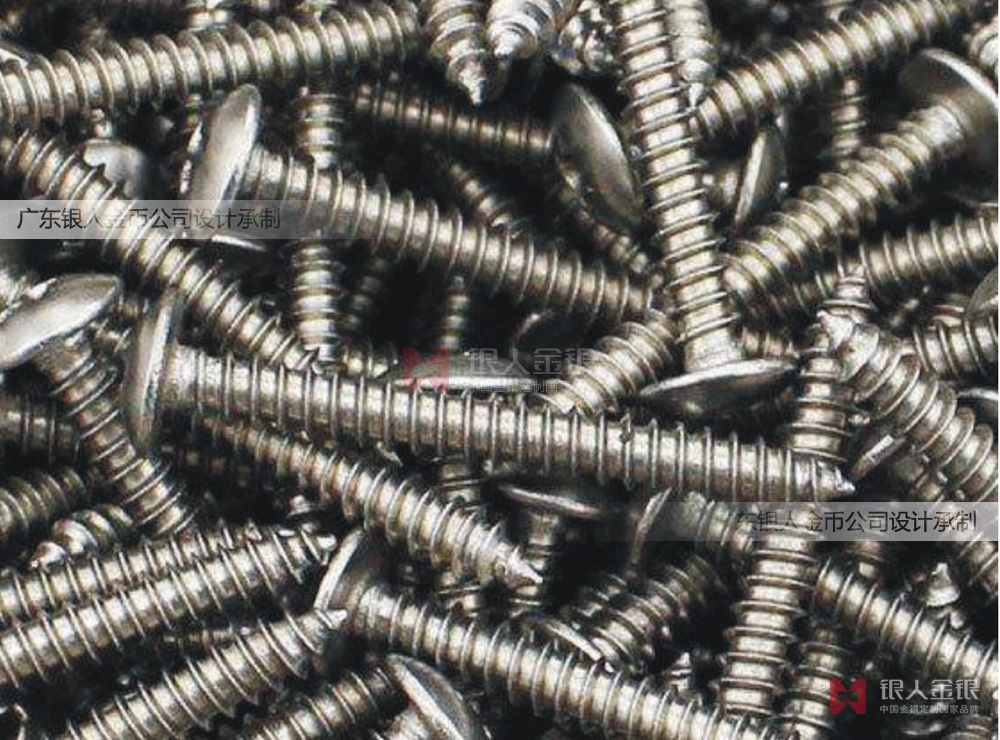

螺钉参考图

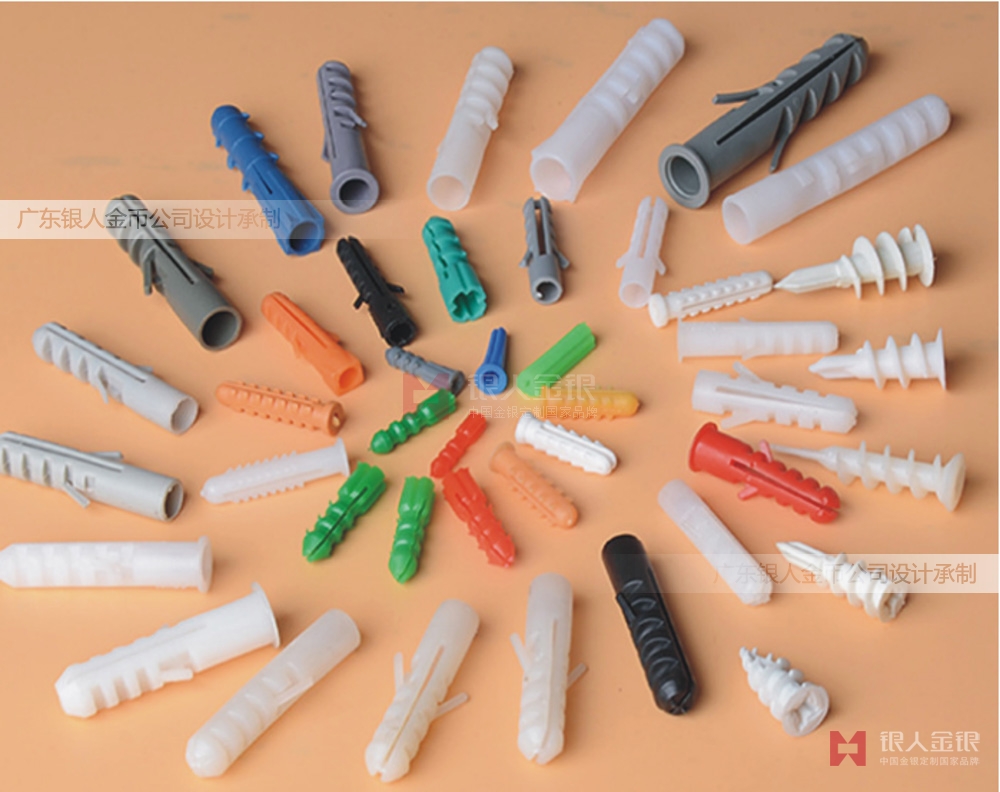

胀管参考图

10、投标文件中须提供所投标牌的不锈钢材料和油漆的经第三方有权检测机构出具的检测合格的检测报告影印件或扫描件，否则投标无效;

11、投标供应商必须出具书面承诺函，承诺知晓并接受光荣牌制作技术要求作为产品生产和质量检验的标准。否则投标无效。
